這里還約定，Q1斷路器的下端出2路線，一路到KM2，一路到KM3。
根據電流大小來選擇電線電纜的規格，KM2和KM3接通的時候就是電機繞組運行在三角形接法下去長期運行了，在三角形運行時候流經KM2和KM3的電流是43.2/1.732=24.9A, 所以可以選26A或者30A的接觸器。因此三角形運行環內的電流可以按照25A選電線規格！

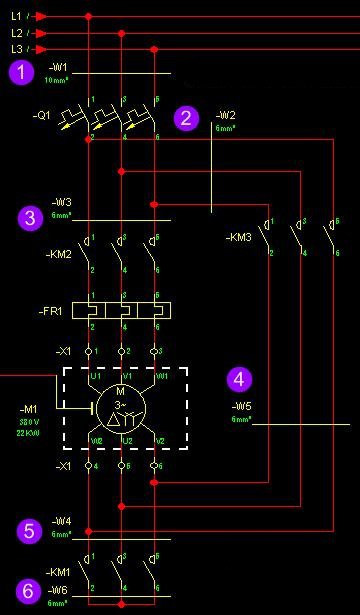

從母線到Q1斷路器這一段的長期運行電流就是43.2A，因此這一段電線的規格要以能長期承受43.2A及以上來作為選配參數。 看一下圖紙上標注的電線規格，請看下圖：
因為星三角電路中，有的人會(huì )把熱繼電器放置在三角形運行的環外，所以電線選配方案是適用于本圖的，熱繼電器放置在三角形運行的環內是比較節約成本的。而且本圖的一次回路，也是一個常規的星三角控制一次回路，大家大可放心它的正確性！
從圖片中可以看到圓圈①處可以使用10平方的PVC銅線，而②③④⑤⑥我都放置的6平方的PVC銅線，其實⑥處的電線可以更小一點，但是很少就沒有必要了，就保持一致了！—這個電纜規劃的依據還是運行在三角形環內的電流比主電流小，環內電流25A，主電流43.2A。 那么就來看看10平方和6平方的PVC電線所能承受的電流吧。

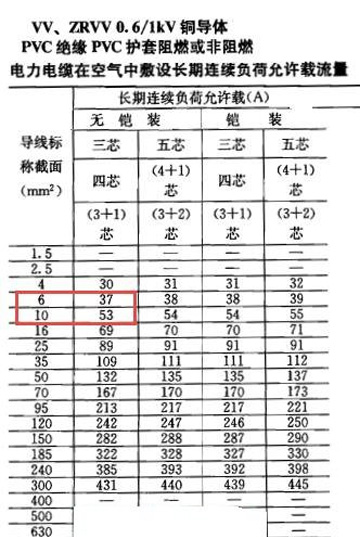

這個圖片就常見的VV型號PVC銅芯電纜在空氣中的載流量，可以看到3芯6平方的載流量為37A，這個電流是大于我在上邊說的環內電流25A的。也可以看到10平方銅芯電纜3芯在空氣中鋪設的載流量是53A，也是大于我上邊說的43.2A的。由此可以說明我圖紙上標注的10平方和6平方的銅芯電纜是滿足使用要求的。但是電機如果距離配電柜較遠，就要考慮壓降，6平方的電纜就要考慮增大！
