高低壓配電柜的安全技術要求是什么

admin — Tue, 22 Nov 2022 06:29:55 +0000

日常高低壓配電柜.正確使用配電箱.維護是一個不可或缺的重要環節，但所有的來源都來自于配電柜的安裝。配電柜只有在一定的安全技術要求下才能正常使用。今天，我們將介紹高低壓配電箱的安全技術要求。

高低壓配電柜.配電箱的安全技術要求如下：

(1)配電箱.開關箱的箱體材料，一般應選用鋼板，也可以選用絕緣板，但不宜選用木質材料。

(2)電箱.開關箱應安裝正確.牢固，不倒置.歪斜。固定配電箱.開關箱下底與地面的垂直距離應大于或等于1.3m.小于或等于1.5m;移動式配電箱.開關箱下底與地面的垂直距離應大于或等于0.6m.小于等于1.5m。

(3)嚴禁用插銷連接進入高低壓配電柜的電源線。

(4)電箱之間的距離不宜過遠。配電箱與開關箱之間的距離不得超過30m。開關箱與固定電氣設備之間的水平距離不應超過3個m。

(5)每臺電氣設備應有自己的專用開關箱。施工現場的每臺電氣設備都要有自己的專用開關箱，須滿足要求“一機一閘一漏”嚴禁使用同一個開關電器直接控制兩個或兩個以上的電氣設備(包括插座)。

漏電保護器須設置在開關箱內，額定漏電動作電流不得大于30mA，漏電動作時間不得超過0.1s。

(6)為確保安全，所有配電箱門應配鎖，其他臨時用電設備不得掛接或插入配電箱和開關箱內，嚴禁在開關箱內放置雜物。

低壓配電柜的調試方法有哪些

電力頭條 — Sun, 12 Apr 2020 01:38:36 +0000

現在國內低壓配電柜產品主要有MNS、GCS、GCK、GGD等，低壓配電柜的調試主要為機械試驗和電氣調試。

1、機械調試。機械調試主要是對手操部件和抽屜的進行調試。檢驗每個機構是否靈活操作，質量可靠，抽屜在檢驗時要特別注意，連接與斷開位置定位是否可靠尤為重要，因為將直接影響到低壓柜能否正常使用；

2、電氣調試。電力工程中電氣調試主要包括：電氣操作實驗；聯鎖功能試驗；絕緣測試。

（1）、電氣操作實驗在安裝和接線都正確的前提下，按電氣原理圖進行模擬動作驗，即通電試驗。主要包括：斷路器合分閘是否正常；按鈕操作及相關的指示燈是否正常；手動投切是否正常；這種試驗，要一臺一臺進行，先進行柜子多的調試，然后將抽屜逐一調試如果是抽屜柜，要一只抽屜、一只抽屜調試。

（2）、聯鎖功能試驗通電檢查操作機構與門的聯鎖，抽屜與門的聯鎖。在合閘通電情況下，門是打不開的。只有分閘以后，才可以開門。雙電源間的機械或電氣聯鎖在正常供電時備用電源的斷路器不能合閘，在主電源切斷時，備用電源自動完成互投。

（3）、絕緣電阻測試為確保操作人員、柜體、柜內器件的安全、絕緣電阻測試是必不可少的。其主要測量的部位有；開關柜的主開關在斷開位置時，同級的進線和出線之間；主開關閉合時不同級的帶電部件之間；主電路和控制電路之間；各帶電元件與柜體金屬框架之間。

低壓配電柜的檢測是不是很復雜

電力頭條 — Sat, 11 Apr 2020 07:12:42 +0000

很多人都想學習低壓配電柜的檢測，畢竟想要正常運轉，除了了解操作標準之外，這也是不可忽視的一部分。從外觀看，我們需要著重檢查一下低壓配電柜的尺寸，這樣可以看一下是否能滿足環境使用的要求。

最重要的部分就是電氣檢測部分，專家要求大家多學習一下技術圖紙，去看一下低壓配電柜的元器件是否符合型號。尤其是要看一下搭接點力矩的大小，只有進行反復校驗，才能更為放心。檢查過程中，為了避免出現混亂，我們需要提前進行標識，雖然比較耽誤時間，但卻是檢測低壓配電柜的最好方法。

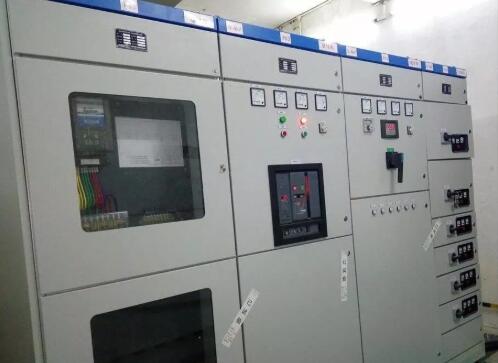

低壓配電柜的檢測是不是很復雜？

在這里提醒大家，我們不可忽視爬電距離，它都有相關的行業標準需要我們認真研讀。要想充分發揮低壓配電柜的作用，我們還必須要看一下基本的工藝要求，比如接線是不是完善？控制回路的設置是否合理？萬用表量線是不是安排妥當？這些內容全部檢查之后，就應該開始電測試了，目的就是看一下電器功能是否達到了標準要求。

只有滿足了以上特征之后，低壓配電柜的廠家才會(huì )出具檢測報告，也才會(huì )將合格的產品發送到客戶手中。所以大家在購買時一定要簽過合同，同時還應該詳細的標注買賣雙方的權利和義務。很多廠家除了提供先進的產品體驗之外，還給大家提供了完美的售后服務，這樣人們使用起來就會(huì )完全放心了。

高低壓配電柜使用維護注意事項

電力頭條 — Sun, 01 Mar 2020 03:20:20 +0000

高低壓配電工程中配電柜通常的接高壓或低壓線纜的設備，是用于發電站、變電所等設施都是用高壓柜，然后經變壓器降壓再到一個低壓柜，低壓柜再到各個的用電配電箱，它其實就是把一些開關斷路器之類的保護器件組裝成一體的電氣設備。為了保障高低壓配電柜設備的正常運行，需做好日常高低壓配電柜保養維護工作。

首先，銅馬電力提醒大家，要在不同的環境下做好絕緣防護。一般高低壓配電柜工作溫度要求的范圍按要求在-10℃-45℃之間，如果周?chē)h(huán)境溫度偏高，會(huì )使金屬部件的導電率變低，同時電阻率升高變大，而且氧化作用也會(huì )逐漸加快，也會(huì )使絕緣部件的絕緣強度下降。當天氣過于寒冷，也會(huì )讓設備部件產生較大的內應力，從而破壞絕緣件的可靠性。所以根據情況增加一些加強絕緣型電器，做好高低壓配電柜保養絕緣防護措施是很必要的。

其次，做好高低壓配電柜保養防塵工作。高低壓配電柜上用的金屬設備為了做好防銹防腐蝕，在平?？梢酝可虾线m的漆類。為了消除積塵對高低壓配電柜絕緣性能的影響，也應該定期用毛刷清掃設備中的灰塵，對日常經常操作的電閘，要定期檢查其固定螺釘的松動情況，做好潤滑和緊固工作。

第三，高低壓配電柜保養時要注意內部接線要合理。高低壓配電柜內部接線時要嚴格按照電氣安全管理規程，采用絕緣性能良好的導線，讓電器專業人員進行操作，要求接線要通暢不打結，線與線之間無相互纏繞現象，排列整齊，做好可靠的接地工作。

重慶銅馬實業有限公司，是一家專業從事電力設計、電力工程、電力試驗、電力維保、建筑工程、勞務承包的等綜合用電服務企業。

公司擁有電力設計丙級資質證書、電力承裝（修、試）三級資質證書，電力工程施工總承包三級、市政公用工程施工總承包叁級、建筑工程施工總承包叁級、輸變電工程專業承包叁級、城市及道路照明工程專業承包叁級、施工勞務資質不分等級等多種電力工程所需專業資質。

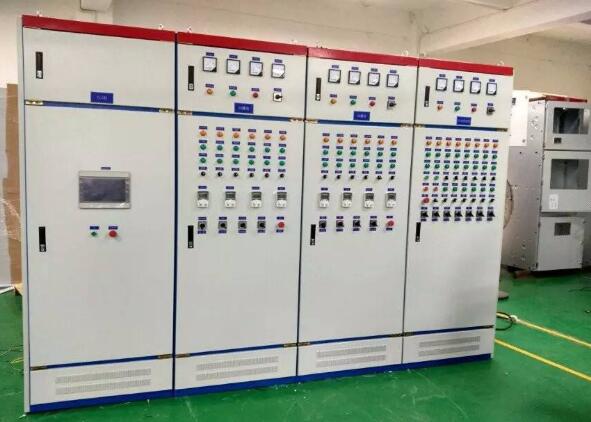

低壓配電柜指示燈怎么取下來

咨詢, 電力 — Thu, 30 Jan 2020 01:00:49 +0000

指示燈后面一般是有絲扣的，有個圈圈是擰在絲扣上的，所以配電柜上的指示燈就是這樣子固定在上面。如果要取下指示燈，為安全起見，通常情況電工師傅會(huì )先停電，再驗電，確保沒電后再一只手按住燈罩，一只手旋動絲扣上的圈圈進行拆除，假如一個人不能完成，可以?xún)蓚€(gè)人合作完成。

第二就是不停電拆除，先用帶絕緣手柄螺絲刀拆掉指示燈后面端子上的線，用膠帶包裹好，防止線頭帶電接地或者人員誤碰觸電，然后再按照前面的步驟拆除指示燈即可。

最后再提醒一下，安全第一，防止觸電。

重慶銅馬實業有限公司為客戶項目建設提供前期、中期、后期全面服務。在施工前期，提供供用電手續咨詢、電力工程技術咨詢、供用電手續辦理、勘察設計、供配電方案、電力設備銷售等服務；在施工中期，承接110kV及以下的輸電工程、變電工程及配電工程建設、市政工程配套建設；在施工后期，為客戶提供電力設施運行維護。

咨詢電話：15223059777

竹山縣供電公司對低壓配電柜、開關、漏電保護器和客戶側用電設備消除缺陷

咨詢, 電力 — Thu, 25 Jul 2019 03:05:00 +0000

【桑拿天里忙消缺】7月23日，竹山縣天氣異常悶熱，最高氣溫達到了36攝氏度。國網竹山縣供電公司員工對大街臺區低壓配電柜、開關、漏電保護器和客戶側用電設備消除缺陷，確保當地居民用上清涼電。

低壓配電柜中主母線載荷容量

電力頭條 — Mon, 24 Jun 2019 10:39:22 +0000

低壓配電柜中的主母線，擔任了電流分配的任務。
設計主母線的規格時，需要考慮到如下幾個重要因素：
第一：主母線的額定電流。
主母線的額定電流與實際負載電流相關，與開關柜的溫升密切相關。
第二：主母線的動熱穩定性。
主母線的動、熱穩定性就是低壓開關柜的動、熱穩定性。動穩定性指的是主母線的峰值耐受電流，它必須大于系統的沖擊短路電流峰值；熱穩定性指的是短時耐受電流，它系數等于峰值耐受電流除以峰值n。
===================

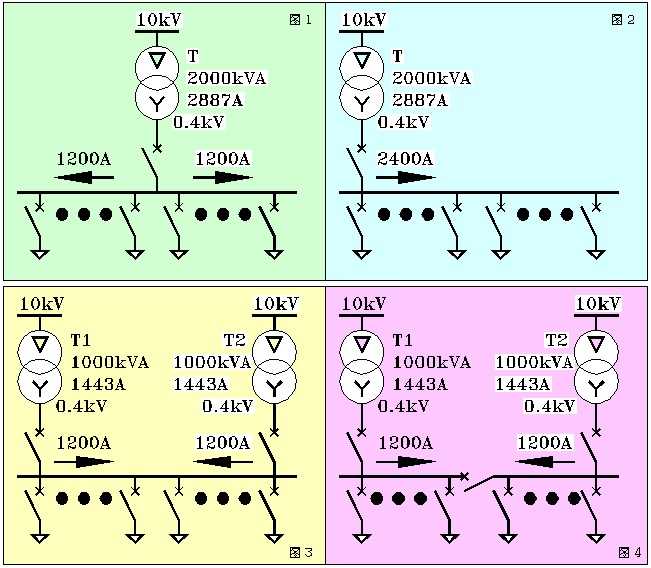

我們來看下圖：

先看圖1：
圖中的變壓器容量為2000kVA。設變壓器的阻抗電壓是6%，于是有：
變壓器的額定電流：
變壓器的短路電流：
變壓器的沖擊短路電流峰值：
因此，我們選擇的低壓開關柜，它的主母線的峰值耐受電流必須大于101kA，取為105kA；它的主母線的短時耐受電流為：
開關柜的動熱穩定性與開關柜的結構關系密切，并且由該柜型的型式試驗唯一決定。
我們來看圖1的情況：
1）由于受電端在母線的中間，因此運行電流流動方向從中間指向向兩側。
2）母線電流最大之處在中間受電處，兩側端點為電流最小處。
3）母線任何一處發生短路時，短路電流等于系統短路電流
4）一般地，配電柜中的母線截面參數是按變壓器額定電流來設計的，因此圖示系統的母線截面允許承載的額定電流值應當是3000A。
在本例中，可以考慮采用2500A主母線。但條件是：選用2500A系統母線后，整柜的峰值耐受和短時耐受必須滿足105kA和50kA的要求。
值得注意的是：變壓器容量一般取為配電容量的1.2倍，此時變壓器的效率最高。
再看圖2：
我們看到受電端在母線的最左側，此時母線左側的電流等于最大配電電流，即2400A，母線右側的電流為零。
由于母線的截面是統一的，因此圖2的母線截面按3000A額定值來選取。
圖2母線中任何一處的短路電流等于系統短路電流，因此主母線的峰值耐受和短時耐受必須滿足變壓器參數要求。
再看圖3：
圖3中，受電側有兩處，分別在主母線的左右兩側，兩臺變壓器并列運行。主母線中運行電流方向從兩側指向中間。
當母線中任何一處發生短路時，短路電流等于單臺變壓器的短路電流；但是當任何饋電回路的出口處發生短路時，短路電流為兩臺變壓器短路電流之和。
因此，此系統的進線斷路器極限短路分斷能力可按單臺變壓器的短路電流來考慮，而全部饋電回路斷路器的極限短路分斷能力必須等于單臺變壓器短路電流的兩倍。
對于單臺變壓器來說，其參數如下：
變壓器的額定電流：
變壓器的短路電流：
變壓器的沖擊短路電流峰值：
因此，我們選擇的低壓開關柜，它的主母線的峰值耐受電流必須大于50kA，它的主母線的短時耐受電流為：。
圖３主母線的截面可按1500A考慮，主母線的峰值耐受和短時耐受必須滿足系統要求。
再看圖4：
圖4的基本參數與圖3基本一致，但是母線被母聯開關給分成兩段，平時兩段母線分別獨立運行。
這樣做的最大好處是：饋電斷路器出口處的短路電流小于或者等于變壓器的短路電流，因此各個饋電斷路器的極限短路分斷能力亦按單倍變壓器短路電流來考慮。
值得注意的是：若某段受電出現故障停電，母聯開關閉合前后，全系統的饋電回路必須降容：三級負荷全部去除，僅僅保留一級負荷和部分二級負荷，以滿足單臺變壓器的供電能力要求。
圖4的主母線截面可按圖3的方案來選配。
===================
結論：選配低壓開關柜主母線時，不能脫離變壓器的額定電流和短路參數，以及開關柜主母線的峰值耐受和短時耐受，必須綜合地考慮問題。

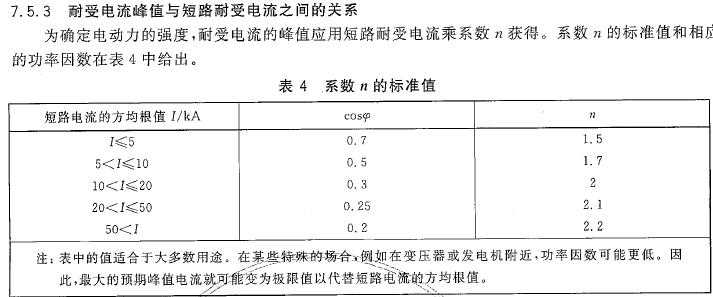

另外，峰值系數n按GB14048.1-2012《低壓開關設備和控制設備第1部分：總則》和GB7251.1-2013《低壓成套開關設備和控制設備第1部分：總則》給出的表格參數來取值。下圖為GF7251.1的參數：

<img src=”https://pic3.zhimg.com/50/f5c937b4224709bcfaf40a6e07798bd3_hd.jpg” data-rawwidth=”713″ data-rawheight=”297″ class=”origin_image zh-lightbox-thumb” width=”713″ data-original=”https://pic3.zhimg.com/f5c937b4224709bcfaf40a6e07798bd3_r.jpg”>
提個問題，此實例系廣州某高檔商住小區的低壓配電系統。
此例中，變壓器容量為2500kVA，變壓器的額定電流為3609A，兩臺變壓器在主母線的中間，系統為單母線分段，母聯開關在兩進線開關的中間。
系統在一般狀態下按兩段母線各自獨立供電方式運行，供電緊張時，兩變壓器可并列運行。
問題是：如果主母線按3800A額定電流來選配，是否可行？

看到提問者回答了例題，題主的回答是：
“變壓器T的 In=3609A, Ik=3609/0.06=60.1KA, Ipk=60.1*2.2=132KA, 當兩臺變壓器并列運行的時候，主母線電流等于In,最大短路電流為2倍Ipk”。
估計大家并沒有理解峰值耐受被稱為動穩定性的意義何在。我來解釋一下：
由畢奧.薩法爾定律，我們可以計算母線的短路電動力。
計算方法是：

這里的I是電流，L是母線長度，d是母線中心距，Kc是截面系數，F是電動力。
我們隨便給個參數。假定母線規格是120X10,中心距是100mm，峰值耐受電流是60kA，母線長度是20米。查表得知，Kc=0.84，于是有：

也就是說，則組母線上產生的短路電動力達12.3噸力，很驚人的數字。
而上例中峰值耐受電流為132kA，可以想象母線間的電動力更是驚人。
好在，母線被若干母線夾分成若干段，每段之間的電動力會(huì )小很多，但是作用在母線夾上的電動力也達1噸多，這還是很大的電動力。由此可見，開關柜的動穩定性是多么重要。

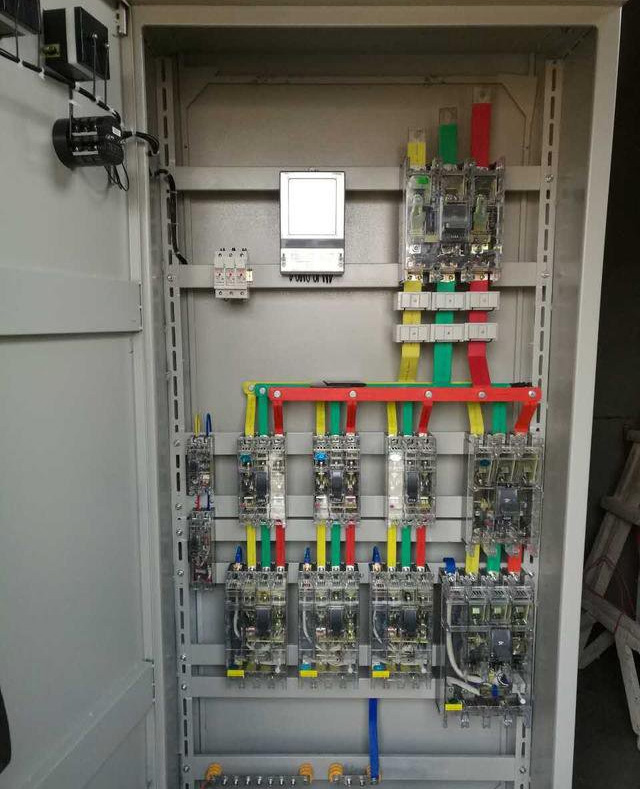

B1APE1低壓配電柜怎么接線

電力頭條 — Sat, 15 Jun 2019 01:33:56 +0000

B1APE1低壓配電柜怎么接線
首先了解該配電柜名稱的意思：
B1APE1就是指：B棟1層的交流應急動力配電柜1#柜。
下面是字母和數字的代表含義：
B1指樓層，B棟1層；當然，可能有其他含義，比照您說指的工程，是可以分析出來的。
A指交流配電柜；
L指照明配電柜； 1為序號。
D：指電梯用。也可能指直流配電柜。
T：雙電源切換柜。
P：動力配電用。
K：暫不明，可以根據功能分析。
E：應急用。
由于不知道用電負荷明細，無法給出明確的接線圖，要想了解詳細的接線圖，應該提供條件及用電負荷。
應急動力柜對電源要求比較高，如果電源進線是雙電源供電，則動力柜總開關需要選擇雙電源切換裝置，其他配電與常規相同。

一般應急配電柜，都是雙電源自動切換的，
這配電柜接線簡單，把雙電源線各組找到，打開配電柜，找到相應端子接上，(一般配電柜理有電路圖，或者說明書)
再把需要應急電路接上就好了，然后檢查調試合格就行。
