據了解，為保證35千伏顧店變電站順利投運，滿足大顧店區域負荷需求。該公司提前介入施工驗收，在保證工程質量前提下，合理安排施工工期，為35千伏顧店變盡早投運做好十足準備。（秦修好）

【春檢春試 筑牢安全屏障】4月15日，國網宿遷泗陽縣供電公司輸變電運檢中心員工對110千伏穿城變110千伏設備開展檢修、試驗及保護校驗工作。通過春檢，檢修人員及時對設備開展帶電測試、預試和維護等工作，了解設備運行狀況，確保設備安全運行。

【流變首檢，護航春檢】4月28日，國網江蘇檢修公司蘇州運維站變電修試一班前往石牌變開展檢修工作。班組對流變進行停電首檢，取流變油樣進行油色譜分析，及時評估設備運行狀態，為春檢各項工作推進保駕護航。 ????

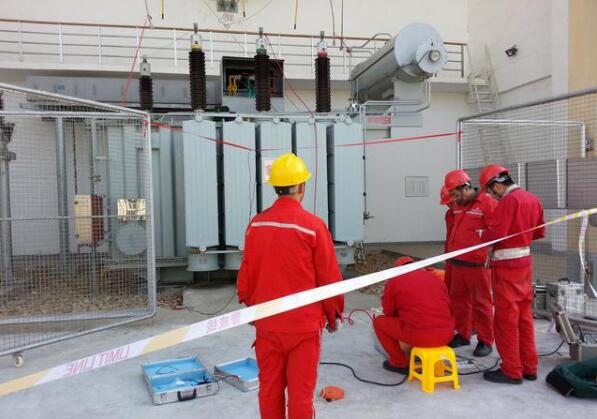

【為主變備用相投運嚴把質量關】4月22日，國網江蘇檢修公司變電中心至特高壓東吳站開展主變備用相例行試驗工作。為了把好質量關，試驗人員進行了各項試驗，對數據和波形進行逐一比對，以精益求精的工作為東吳站的穩定運行保駕護航。 ????

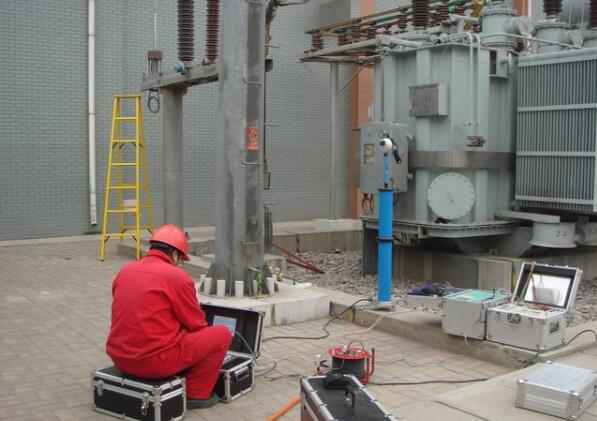

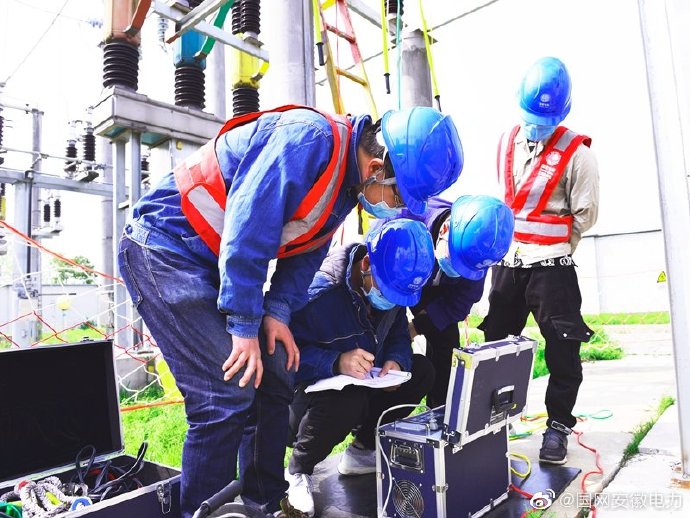

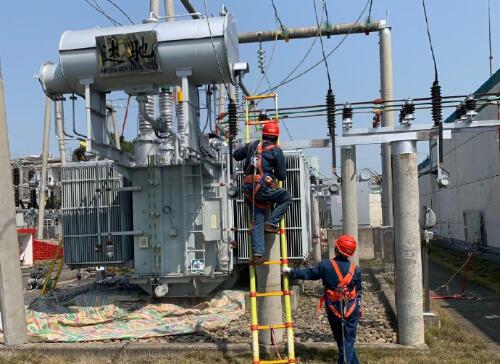

4月10日，檢修人員在35千伏六郎變，正對2號主變進行試驗工作，包括絕緣電阻、直流電阻等檢測，旨在通過各項數據指標分析發現主變存在的隱患，及時安排消缺計劃，保障設備持續健康。

1 所需設備、人員

設備：兆歐表 5000V一塊；直流電阻測試儀一臺；串聯諧振及操作臺一臺；介質損失測試儀一臺；泄漏測試儀一臺；試驗負責人及操作人員共4名；

2. 試驗目的及方法

2.1 測量變壓器絕緣電阻：

試驗目的：通過絕緣電阻試驗，能發現變壓器部分影響絕緣的異物、絕緣局部或整體受潮和臟污、絕緣擊穿和嚴重熱老化等缺陷。

試驗方法：使用5000V兆歐表測量變壓器絕緣時應記錄環境溫度和濕度，并記錄變壓器頂層油溫平均值作為繞組絕緣溫度。

①測量變壓器繞組絕緣電阻時，首先要斷開被試品的電源，拆除或斷開對外的一切連線，并將其接地放電。此項操作應利用絕緣工具（如絕緣棒、絕緣鉗等）進行，不得用手直接接觸放電導線。用干燥清潔柔軟的布擦去被試品表面的污垢后，在將被試繞組各引線短路，非被試繞組短路接地。絕緣兆歐表上的接線端子“E”接被試品的接地端，“L”接被試繞組。

測量變壓器絕緣電阻時首先要把兆歐表的旋鈕旋轉到5000V的檔位上，按下兆歐表的紅色旋鈕開關向右旋轉鎖定開關，這時表針指向“∞”大時，用絕緣工具將兆歐表的高壓端的紅色表筆立即接至被試品上，待指針?lè )€定后（60s）讀取絕緣電阻值。

測量吸收比和極化指數時，按下兆歐表的紅色按鈕開關向右旋轉鎖定按鈕，待指針指“∞”時，用絕緣工具將兆歐表的高壓端的表筆立即接至被試繞組端。

讀取絕緣電阻值，測得吸收比測量60s和15s時測得絕緣電阻的比值，K=R60/R15一般不小于1.3，斷開兆歐表的高壓端表筆在被試繞組的連接處，然后再將兆歐表停止。斷開兆歐表后對被試繞組接地充分放電。

2.2測量變壓器的直流電阻：

試驗目的：檢查變壓器繞組分接頭的焊接質量和繞組有無匝間短路；有載調壓分接開關的各個位置接觸是否良好以及有載調壓分接開關的實際位置與指示位置是否相符；引出線有無斷裂；多股導線并繞的繞組是否有斷股的情況；

試驗方法：將變壓器被試繞組端接測試儀器端，非被試繞組及非被試相引線懸空。

①、測量并記錄頂層油溫及環境溫度和濕度。

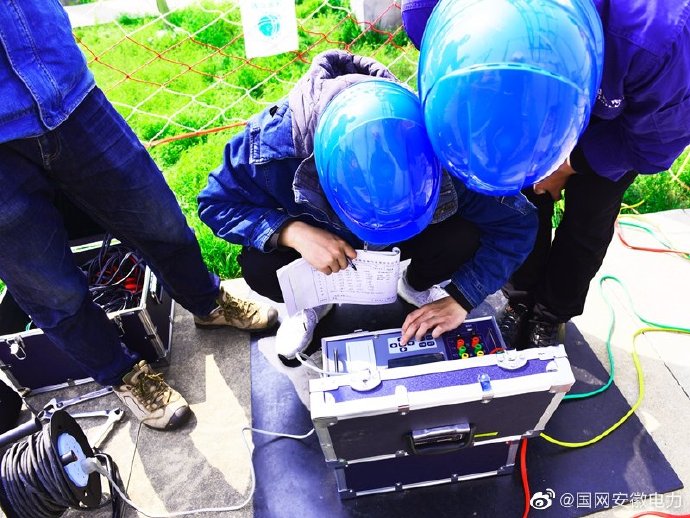

②、將測量設備或儀表通過測試線與被測繞組有效連接，開始測量。

③、測量低壓側繞組直流電阻：用直流電阻測試儀測試變壓器高低壓③、繞組AO、 BO、CO或低壓側ab、bc、ca各相間直流電阻，并做好記錄。

測量高低壓側繞組直流電阻：①、記錄有載調壓分接開關的檔位，用直流電阻測試設備測量高壓繞組AO、BO、CO各相各檔位的直流電阻值，并做好記錄。各檔位繞組直流電阻測量完畢后，將有載調壓分接開關調至原運行檔位。測試完畢應使用測量設備或儀器上的“放電”或“復位”鍵對被測繞組充分放電。

②、1.6MVA以上的變壓器，各相繞組電阻相互間的差別，不應大于三相平均值的2%；無中性點引出的繞組，線間差別應不大于三相平均值的1%；

③、1.6MVA及以下變壓器，相間差別一般應不大于三相平均值的4%；線間差別一般應不大于三相平均值的2%，且三相平衡率變化量大于0.5%應引起注意。

④、各相繞組電阻與以前相同部位、相同溫度下的歷次結果相比，不應有明顯差別。

⑤、三相平衡率是判斷的重要標準，各種標準，規程都作了詳細明確的規定。交接時與出廠時比較三相不平衡率應無明顯變化，否則即使小于規定值也不能簡單判斷為合格。

2.3.測量變壓器繞組的介質損失tgδ：

測試目的：測量變壓器繞組的介質損失tgδ目的是用于檢查變壓器是否受潮，絕緣老化、油質劣化、絕緣上附著油泥及嚴重局部缺陷等，此項試驗使用與35kV及以上電壓等級的變壓器。

試驗方法：、①測量變壓器繞組的介質損失tgδ時并記錄頂層油溫及環境溫度和濕度。

②按照儀器接線圖連接試驗線路，應注意測試高壓線的對地絕緣問題。

③按照介質損耗測試儀操作說明進行試驗，試驗前現將儀器參數設定好，首先將總電源開關打開，在將內高壓開關打開，按上下右鍵選擇接線方式為反接法，選擇電壓為10kV，試驗開始前應大聲呼唱按下試驗啟動按鈕，并做好記錄。

2.4測量繞組連同套管的泄漏電流：

測試目的：通過測量繞組連同套管的泄漏電流，能發現變壓器部分影響絕緣的異物、絕緣局部或整體受潮和臟污、絕緣擊穿和嚴重熱老化等缺陷。

試驗方法：、試驗前應將變壓器套管外絕緣清掃干凈。根據相關規程和所試變壓器繞組的額定電壓確定試驗電壓，并根據試驗電壓選擇合適電壓等級的直流高壓發生器，試驗中將變壓器各繞組引線斷開，將被試繞組各引線端短路接，將試驗高壓引線接至被測繞組，其他非被測的繞組短路接地。測試前并記錄頂層油溫及環境溫度和濕度。

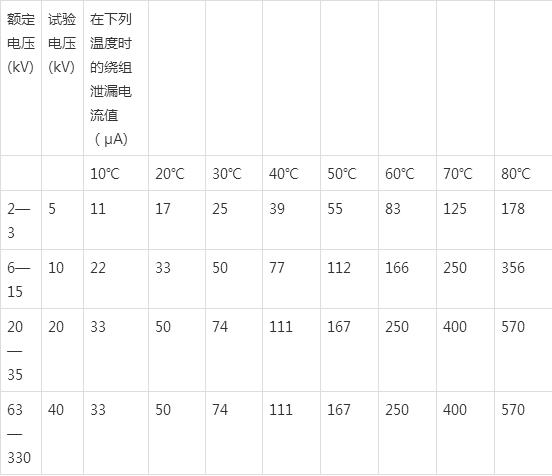

變壓器直流耐壓時泄漏電流與環境溫度對應的泄漏電流見表

2.5變壓器油絕緣耐壓試驗和色譜分析。

試驗目的：檢查變壓器油絕緣耐壓是否符合標準規定，檢查變壓器油是否受潮，檢查變壓器油成份是否符合標準。

試驗方法：絕緣耐壓取6次試驗的平均值作為試驗結果；標準為35KV及以下投運前（≥35KV），運行中（≥30KV）；66KV–220KV投運前（≥40KV），運行中（≥35KV）.色譜分析試驗送地方電力局具有相應資質試驗單位檢驗。

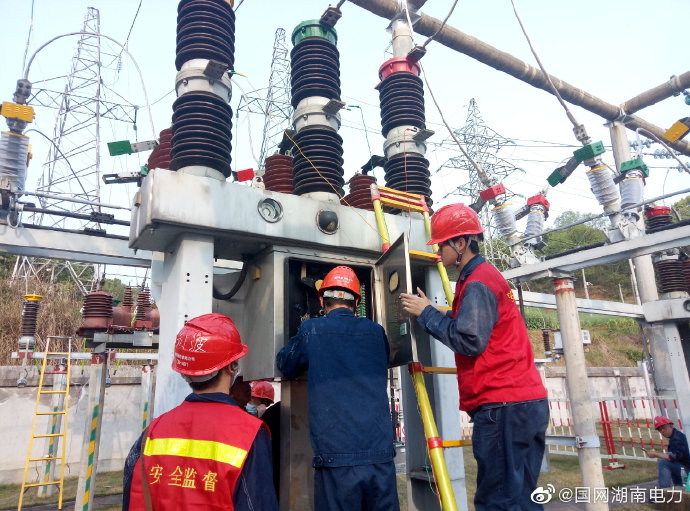

為了確保斷路器能夠穩定無誤動作，近日，國網邵陽變電檢修公司班組人員對110千伏江潭變電站戶外35千伏斷路器進行機械特性及彈簧疲勞測試，及時消除微小隱患，確保設備在電網中安全穩定運行。
