RGP160環網柜用的微機保護裝置是以電流保護為基本配置的數字式保護單元！

適用用于我國10KV及以下電壓等級的工礦企業，民用建筑配電的小電流接地系統，作為各類電氣設備和線路的主保護或后備保護。

環網柜用的微機保護裝置主要是針對環網柜系統應用而開發，它具有相間電流速斷、過流、三種動作特性曲線的反時限過流保護、零序過流保護及非電量保護跳閘功能，還具有多電量測量、遙控、遙信等監控功能。

環網柜用的微機保護裝置產品特點

●采用高集成度、總線不出芯片的微處理器處理來自電流互感器的信號，通過數字邏輯運算控制裝置的輸出；

●具備完善的動靜態自檢功能；

●裝置結構緊湊精致；

●采用特殊加工工藝，極大地提高了抗氧化性及耐磨損性；

●密封機箱，免維護設計，抗干擾性能強；

●全中文液晶顯示界面，多層菜單顯示，人機界面極為友好；

●安裝靈活方便，特別適合環網柜的緊湊安裝條件。

環網柜用的微機保護裝置功能配置

●兩段定時限保護包括定時限速斷和定時限過流，兩段保護可以分別選擇投入/退出，電流、時間定值也可以分別整定;

●相電流反時限保護（一般反時限、非常反時限、極端反時限）;

●一段零序定時限過流保護，可以選擇退出/告警/跳閘;

●零序反時限過流保護（一般反時限、非常反時限、極端反時限），可以選擇退出/告警/跳閘;

●過負荷保護，當發現電流大于定值時，延時發出告警信號;

●4路非電量保護（輕瓦斯告警、重瓦斯跳閘、高溫告警和超溫跳閘）;

●8路開關量輸入（自產24V供電）;

●100條事件記錄，包含了事件發生的時標（精確到毫秒）、事件發生時的各種交流輸入量值、各路開關量輸入狀態等信息。

RGP110，專用用于10KV及以下電壓等級的無輔助工作電源場合。

RGP110自供電微機保護裝置是以電流保護為基本配置的數字式保護單元！

適用用于無輔助工作電源的10KV及以下電壓等級的小電流接地系統，作為各類電氣設備和線路的主保護或后備保護。

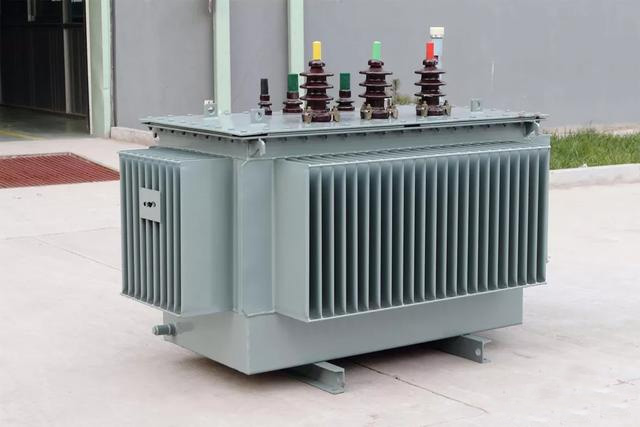

首先我們要清楚這個80kVA的變壓器的電壓等級，不同的電壓等級，額定電流都是不一樣的。比如，10/0.4kV和20/0.4kVA的高壓側額定電流就不同，因為他們的電壓等級不一樣，在同樣的輸送功率下，電壓等級越高，額定電流越小，因此，10/0.4kV比20/0.4kVA的額定電流要大一倍。

上圖是一張變壓器的銘牌解釋圖，可以看到，要清楚的描述一個變壓器，所用到的參數還是非常多的，遠不止樓主說問的那么簡單。

特別需要指出的是，不是說額定電流算出來了，就可以按載流量來確定導線了，確定導線，還必須考慮短路等異常情況，否則，一段樓，所有的導線都報廢了，這樣的設計是不行的。

因此，雖然80kVA 10/0.4kV的變壓器高壓側的電流只有4.62A左右，根據載流量去選的話，只要1.5mm2毫米的線就可以了，但現實情況是不可以這樣的，那就是因為，需要考慮短路。

一般來說，即使這么小的變壓器，考慮短路影響，高壓進線的電纜，導線截面也要70mm2以上。
