一、設備要求：
1、柜(盤)本體外觀檢查應無損傷及變形，油漆完整無損。柜(盤)內部檢查：電器裝置及元件、絕緣瓷件齊全，無損傷、裂紋等缺陷。
2、安裝前應核對配電箱編號是否與安裝位置相符，按設計圖紙檢查其箱號、箱內回路號。箱門接地應采用軟銅編織線，專用接線端子。箱內接線應整齊，滿足設計要求及驗收規范(GB50303-2002)的規定。
二、作業條件：
配電箱安裝場所土建應具備內粉刷完成、門窗已裝好的基本條件。預埋管道及預埋件均應清理好;場地具備運輸條件，保持道路平整暢通。
三、配電箱定位：根據設計要求現場確定配電箱位置以及現場實際設備安裝情況，按照箱的外形尺寸進行彈線定位。
四、基礎型鋼安裝
1、按圖紙要求預制加工基礎型鋼架，并做好防腐處理，按施工圖紙所標位置，將預制好的基礎型鋼架放在預留鐵件上，找平、找正后將基礎型鋼架、預埋鐵件、墊片用電焊焊牢。最終基礎型鋼頂部宜高出抹平地面10mm。
2、基礎型鋼接地：基礎型鋼安裝完畢后，應將接地線與基礎型鋼的兩端焊牢，焊接面為扁鋼寬度的二倍，然后與柜接地排可靠連接。并做好防腐處理。

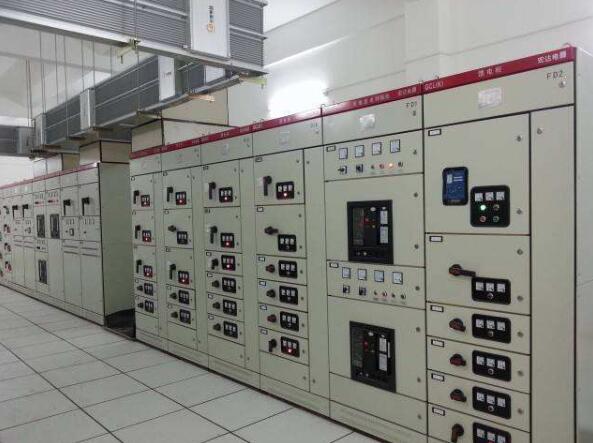

五、配電柜(盤)安裝
1、柜(盤)安裝：應按施工圖的布置，將配電柜按照順序逐一就位在基礎型鋼上。單獨柜(盤)進行柜面和側面的垂直度的調整可用加墊鐵的方法解決，但不可超過三片，并焊接牢固。成列柜(盤)各臺就位后，應對柜的水平度及盤面偏差進行調整，應調整到符合施工規范的規定。
2、掛墻式的配電箱可采用膨脹螺栓固定在墻上，但空心磚或砌塊墻上要預埋燕尾螺栓或采用對拉螺栓進行固定。
3、安裝配電箱應預埋套箱，安裝后面板應與墻面平。
4、柜(盤)調整結束后，應用螺栓將柜體與基礎型鋼進行緊固。
5、柜(盤)接地：每臺柜(盤)單獨與基礎型鋼連接，可采用銅線將柜內PE排與接地螺栓可靠聯結，并必須加彈簧墊圈進行防松處理。每扇柜門應分別用銅編織線與PE排可靠聯結。
6、柜(盤)頂與母線進行連接，注意應采用母線配套扳手按照要求進行緊固，接觸面應涂中性凡士林。柜間母排連接時應注意母排是否距離其他器件或殼體太近，并注意相位正確。
7、控制回路檢查：應檢查線路是否因運輸等因素而松脫，并逐一進行緊固，電器元件是否損壞。原則上柜(盤)控制線路在出廠時就進行了校驗，不應對柜內線路私自進行調整，發現問題應與供應商聯系。
8、控制線校線后，將每根芯線煨成圓圈，用鍍鋅螺絲、眼圈、彈簧墊連接在每個端子板上。端子板每側一般一個端子壓一根線，最多不能超過兩根，并且兩根線間加眼圈。多股線應涮錫，不準有斷股。

六、柜(盤)試驗調整
1、高壓試驗應由當地供電部門許可的試驗單位進行。試驗標準符合國家規范、當地供電部門的規定及產品技術資料要求。
2、試驗內容：高壓柜框架、母線、避雷器、高壓瓷瓶、電壓互感器、電流互感器、各類開關等。
3、調整內容：過流繼電器調整，時間繼電器、信號繼電器調整以及機械連鎖調整。
4、二次控制小線調整及模擬試驗，將所有的接線端子螺絲再緊一次。
5、絕緣測試：用500V絕緣電阻測試儀器在端子板處測試每條回路的電阻，電阻必須大于0.5MΩ。
6、二次小線回路如有晶體管，集成電路、電子元件時，應使用萬用表測試回路是否接通。
7、接通臨時的控制電源和操作電源;將柜(盤)內的控制、操作電源回路熔斷器上端相線拆掉，接上臨時電源。
8、模擬試驗：按圖紙要求，分別模擬試驗控制、連鎖、操作、繼電保護和信號動作，正確無誤，靈敏可靠。
9、拆除臨時電源，將被拆除的電源線復位。

七、送電運行的條件
1、安裝作業應全部完畢，質量檢查部門檢查全部合格。試驗項目全部合格，并有試驗報告單。
2、試驗用的的驗電器、絕緣靴、絕緣手套、臨時接地編織銅線、絕緣膠墊、粉沫滅火器等應備齊。
3、檢查母線、設備上有無遺留下的雜物。
4、做好試運行的組織工作，明確試運行指揮人，操作人和監護人。
5、清掃設備及變配電室、控制室的灰塵。用吸塵器清掃電器、儀表元件。
6、繼電保護動作靈敏可靠，控制、連鎖、信號等動作準確無誤。

八、送電
1、由供電部門檢查合格后，將電源送進建筑物內，經過驗電、校相無誤。
2、由安裝單位合進線柜開關，檢查PT柜上電壓表三相是否電壓正常。
3、合變壓器柜開關，檢查變壓器是否有電。
4、合低壓柜進線開關，查看電壓表三相是否電壓正常。
5、按以上順序依次送電。
6、在低壓聯絡(luò )柜內，在開關的上下側(開關未合狀態)進行同相校核。用電壓表或萬用表電壓檔500V，用表的兩個測針，分別接觸兩路的同相，此時電壓表無讀數，表示兩路電同一相。用同樣方法，檢查其他兩相。
7、驗收：送電空載運行24h，無異?，F象、辦理驗收手續，交建設單位使用。同時提交變更洽商記錄、產品合格證、說明書、試驗報告單等技術資料。

九、配電箱使用環境有那些要求
1.配電箱海拔高度一般要求在1000m及以下，這樣可以保證箱式變電站能夠正常的運作。
2.它適應的環境溫度一般在-25℃～+40℃之間，以保證箱式變電站各部件的穩定運行。
3.一般要求風速不要超過35m/s.
4.空氣相對濕度一般不能超過90%
5.地震水平加速度：不大于0.4m/s，垂直加速度：不大于0.2m/s。
6.不應有導電灰塵及對金屬、絕緣物有害的腐性、易燃、易爆的危險物品。有利于保證箱式變電站的外部安全。
7.安裝地點無劇烈震動，垂直斜度不大于3度。以利于配電箱在電站中的穩固。

十、配電箱散熱要求
按國際標準設計和制造的電氣設備運行時四周情況溫度的上限值不該超越40℃，有時箱內因為太陽光的直射、水泥地面熱量的反射和箱內設備本身產生的熱量，溫度竟達到60℃。如此高的溫度極易造成配電箱內電器線圈、引線的絕緣老化而擊穿燒壞;電器觸頭因溫度太高而增長接觸電阻，接觸電阻增長又加重發熱，如此惡性輪回終究導致配電箱觸頭燒壞;同時溫度太高還會(huì )影響電器保護機能的穩定性、動作的靠得住性、計量的精確性。為此建議：
1、應盡可能選用兩側有百葉窗、中心不完全分隔的配電箱，以便構成空氣對流散熱;
2、配電箱的箱體盡可能采取本質不銹鋼，既不輕易銹蝕又有熱反射感化，如能按期噴涂具有隔熱機能的涂料削減熱輻射，效果更加理想;
3、除要保持通風外，箱體應盡可能避開午間驕陽直射，地面以非砂石類為好;
4、高溫季節避免設備長期運行，并盡可能削減配電箱內設備釋放的熱量。

首先來說兩者有著概念上的區別，配電箱是一個非常小型的電源分配箱，它的內部包括了保險裝置以及電源開關，然而配電柜是配電箱的上一***的配電設備，體積非常大，這其中可以放進很大的電氣設備，因而一般情況下作為中等的容量負荷的配電設備，包括電動機和配電箱等。

在各個工藝領域里面它的適用容量是不一樣的，通常都在幾千瓦到幾十個千瓦， 傳統的配電箱只提供了漏電保護和短路保護，配電柜甚至還提供雷擊保護、功率限定、故障記錄、打火斷電、過壓保護以及學習記憶、自檢功能、數字化等等功能。

配電箱的結構非常的簡單，大多數都用在終端電源的分配，它是供電系統的***后一***配電設施，一個配電箱有一個電源進線和很多歌供電輸出回路，從配電箱引出供電輸出回路到各個用電負荷，因為配電柜的體積很小，所以都不會(huì )放到大型的配電設備里，因而配電箱的容量都比較小，配電箱是布置在供電負荷的中心地帶，用電纜或者電線把電送到負荷。

其次要說的是功能上的區別，配電箱就是分配電能的箱體，配電箱主要被用作對電設備的控制，配電，對線路的短路、漏電以及過載起到保護的作用，配電箱通常都會(huì )被安裝在企事業單位等各個場所，就好比醫院、機關、學校車間家里等等，配電箱由于體積小所以可以暗設在墻體內，矗立在地面上。

總的來說，不論是配電柜還是配電箱，都是人們日常生活不可或缺的基礎設施，很多人都沒有意識到配電柜以及配電箱的重要性，所以沒有好好地進行保護，隨意在上面擱置物品，惡意破壞從而給配電設施造成很大的損壞，同事阻礙了電網電路系統的發展。

配電箱的用途

便于管理，當發生電路故障時有利于檢修。 配電箱和配電柜配電盤配電憑等，是集中安裝開關、儀表等設備的成套裝置。 常用的配電箱有木制和鐵板制兩種，現在哪兒的用電量都挺大的，所以還是鐵的用的比較多。 配電箱的用途：當然是方便停、送電，起到計量和判斷停、送電的作用。

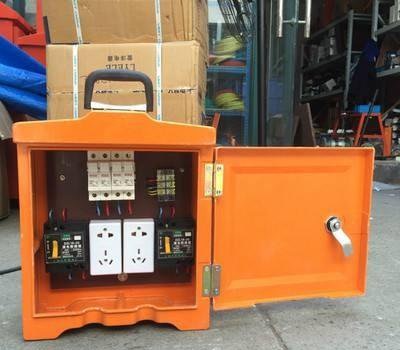

配電箱構成主要分為兩部分：

一是成套部件，即配電箱外殼及其相關配件。

二是電氣元件及相關附件，即空氣開關和其所需要的附件。

柜內有以下各部分組成

一、斷路器

斷路器：既開關,是配電柜的主要元器件，常用的有空氣開關. 漏電開關.雙電源自動轉換開關。

1.空氣開關：

A.空氣開關的概念：

空氣開關也就是空氣斷路器，在電路中作接通、分斷和承載額定工作電流和短路、過載等故障電流，并能在線路和負載發生過載、短路、欠壓等情況下，迅速分斷電路，進行可靠的保護。斷路器的動、靜觸頭及觸桿設計型式多樣，但提高斷路器的分斷能力是主要目的。目前，利用一定的觸頭結構，限制分斷時短路電流峰值的限流原理，對提高斷路器的分斷能力有明顯的作用，而被廣泛采用。

B.空氣開關的工作原理：

自動空氣開關也稱為低壓斷路器，可用來接通和分斷負載電路，也可用來控制不頻繁起動的電動機。它功能相當于閘刀開關、過電流繼電器、失壓繼電器、熱繼電器及漏電保護器等電器部分或全部的功能總和，是低壓配電網中一種重要的保護電器。

自動空氣開關具有多種保護功能(過載、短路、欠電壓保護等)、動作值可調、分斷能力高、操作方便、安全等優點，所以目前被廣泛應用。

2.漏電保護開關：

A.漏電保護開關概念：

既具備漏電保護功能，人觸摸到帶電體會(huì )跳閘，確保人身安全，是漏電保護器的主要功能;用電設備如果絕緣不好漏電到外殼上，漏電保護器也會(huì )跳閘，避免人體觸摸觸電。同時具備電流通斷功能、過負荷保護和短路保護功能。

B.漏電保護開關的工作原理：

漏電保護器的工作原理圖。LH為零序電流互感器，它由坡莫合金為材料的鐵芯，和繞在環狀鐵芯上的二次線圈組成檢測元件。電源相線和中性線穿過圓孔成為零序互感器的一次線圈?；ジ衅鞯暮蟛砍鼍€(xiàn)即為保護范圍。

C.漏電保護開關的作用:

1、當電氣設備或線路發生漏電或接地故障時，能在人尚未觸及之前就把電源切斷。

2、當人體觸及帶電的物體時，能在011s內切斷電源，從而減輕電流對人體的傷害程度。

3、可以防止因漏電而引起的火災事故。

3.雙電源自動轉換開關：

雙電源自動轉換開關的概念:

雙電源自動轉換開關為電源二選一自動切換系統，******路出現故障后雙電源自動轉換開關自動切換到第二路給負載供電，第二路故障的話雙電源自動轉換開關自動切換到******路給負載供電。

適合用于UPS-UPS，UPS-發電機，UPS-市電，市電-市電等任意兩路電源的不斷電轉換。

二、電度表：

A.電度表的概念：

電工通常用的電能表，是用來測量電能的儀表，俗稱電度表。

B.電度表的工作原理：

①機械電度表工作原理：當電能表接入電路時,電壓線圈和電流線圈產生的磁通穿過圓盤,這些磁通在時間和空間上不同相,分別在圓盤上感應出渦流,由于磁通與渦流的相互作用而產生轉動力矩使圓盤轉動,因磁鋼的制動作用,使圓盤的轉速達到勻速運動,由于磁通與電路中的電壓和電流成正比例,使圓盤在其作用下以正比于負載電流的轉速運動,圓盤的轉動經蝸桿傳動到計度器,計度器的示數就是電路中實際所使用的電能。

②電子電度表基本原理：電子式電度表是利用電子電路/芯片來測量電能;用分壓電阻或電壓互感器將電壓信號變成可用于電子測量的小信號,用分流器或電流互感器將電流信號變成可用于電子測量的小信號,利用專用的電能測量芯片將變換好的電壓、電流信號進行模擬或數字乘法,并對電能進行累計,然后輸出頻率與電能成正比的脈沖信號;脈沖信號驅動步進馬達帶動機械計度器顯示,或送微計算機處理后進行數碼顯示。

三、電流表：

A.電流表的工作原理：

流表是跟據通電導體在磁場中受磁場力的作用而制成的。當有電流通過時，電流沿彈簧、轉軸通過磁場，電流切磁感線，所以受磁場力的作用，使線圈發生偏轉，帶動轉軸、指針偏轉。由于磁場力的大小隨電流增大而增大，所以就可以通過指針的偏轉程度來觀察電流的大小。 這叫磁電式電流表。

B.電流表的使用規則:

①電流表要串聯在電路中(否則短路。);

②被測電流不要超過電流表的量程(可以采用試觸的方法來看是否超過量程。);

③絕對不允許不經過用電器而把電流表連到電源的兩***上(電流表內阻很小，相當于一根導線。若將電流表連到電源的兩***上，輕則指針打歪，重則燒壞電流表、電源、導線。).

④.看清表針停留位置(一定從正面觀察)

六、電壓表：

A.電壓表的概念：

電壓表是測量電壓的一種儀器，常用電壓表——伏特表符號：V，在靈敏電流計里面有一個永磁體，在電流計的兩個接線柱之間串聯一個由導線構成的線圈，線圈放置在永磁體的磁場中，并通過傳動裝置與表的指針相連。電壓表是個相當大的電阻器，理想的認為是斷路。

B.電壓表工作原理：

電壓表是采用電流表裝配的，電流表的內阻很小，那么串連一個大的電阻，就可以直接并接到需要量取電壓的兩點，根據歐姆定律的關系可以知道，電流表顯示的電流正比于外部電壓，所以就可以測量出電壓了

C.電壓表的使用：

電壓表能直接測電源電壓,電壓表使用時要并聯在電路中. 使用電壓表時應注意以下幾點：(1)測電壓時，必須把電壓表并聯在被測電路的兩端;

(2)正確選擇量程，被測電壓不要超過電壓表的量程。使用時并聯在電路中;如果串聯，則測得的是電源電動勢。

不過以上講到的幾種元器件都是配電箱中***基本的元器件，在實際生產過程中還會(huì )根據配電箱不同的用途，以及對配電箱的使用要求來增加其他的元器件，如：交流接觸器、中間繼電器、時間繼電器、按鈕、信號指示燈、KNX智能開關模塊(帶容性負載)及后臺監控系統、智能消防疏散照明及后臺監控系統、電氣火災/漏電監控探測器及后臺監控系統、EPS電源電池等等。
