電度表的工作原理如下:

計量電度表，其電路部分由信號采集、公共通道兩部分組成，信號采集部分包括多個計量回路的信號采集，每一個計量回路通過電子開關與公共通道相聯，公共通道部分具有對輸入信號進行運算并能將結果存儲及顯示的功能，通過公共通道中的單片機對信號采集中的電子開關的控制，實現對每一個計量回路的循環采樣，實現多路計量。在需要多路計量的場合，使用一塊本表，可以替代多塊普通電度表，具有體積小、價格低、安裝方便等優點。

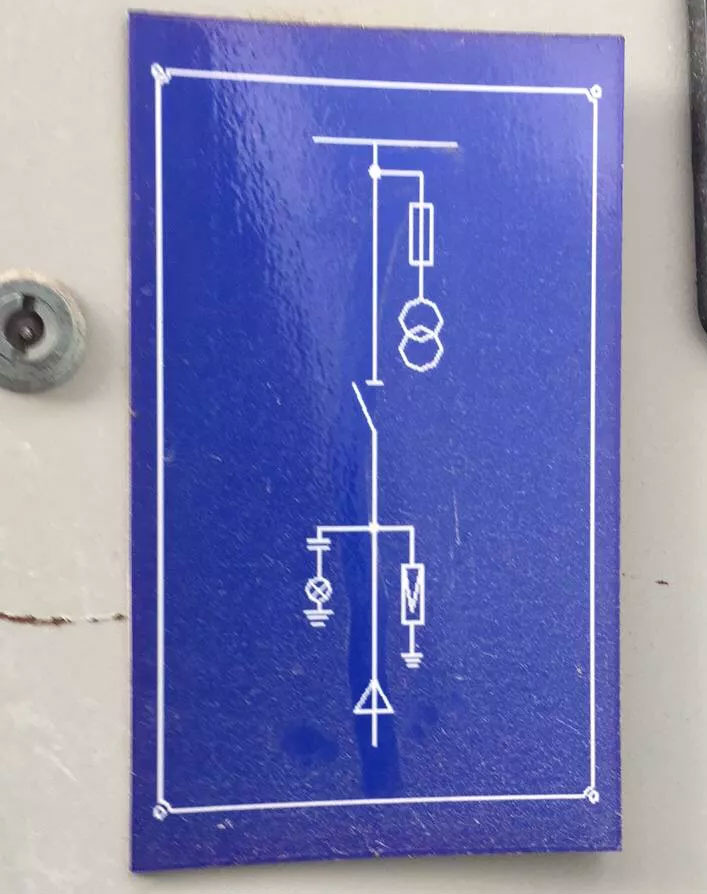

1.第一張圖，根據那個△的符號，可以判斷是進線柜，即線路電源流入，只有一個隔離到，不帶保護作用，到帶了PT，可以提供二次的供電電源。

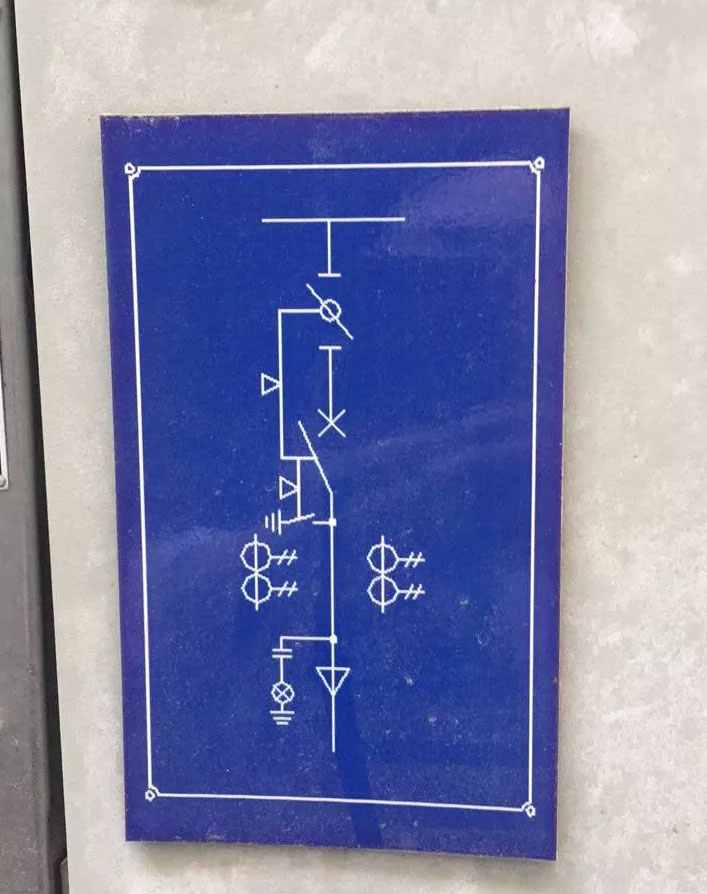

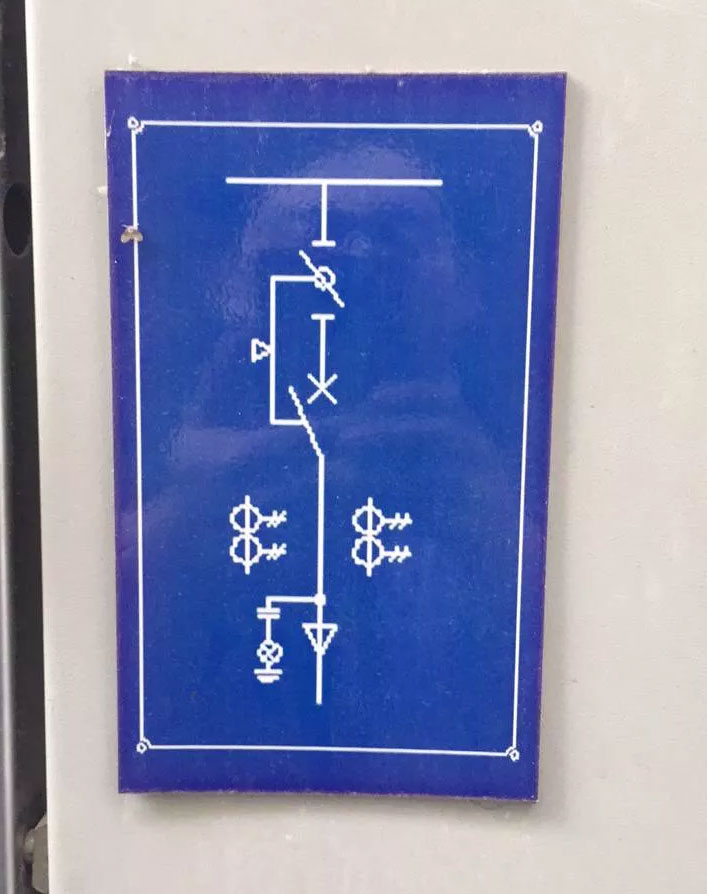

2.第二和第三幅圖其實都差不多，都是斷路器出線柜，可以分斷故障電流，區別在于一個帶地刀，一個不帶地刀。

3.按照一般的標準，帶地刀的斷路器柜用于變壓器出線，可以保護變壓器和負載。不帶地刀的用于環網出線，接下一級線路，可以切除下一級線路的故障，防止故障蔓延至上級線路。
