變壓器套管的安裝方法有哪些
發布時間:2022/11/25 常見問題 瀏覽次數:3469

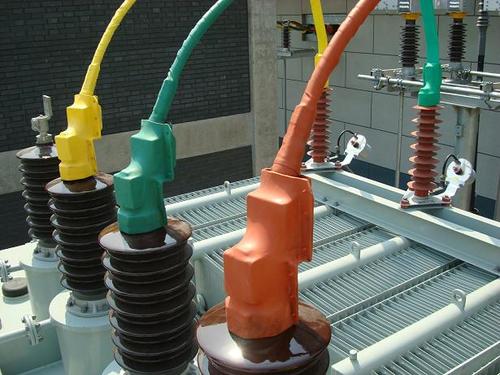

據介紹,變壓器套管是將變壓器內部高、低壓引線引到油箱外部的絕緣套管,它不但作為引線對地絕緣,而且擔負著固定引線的作用,而且是變壓器載流元件之一。既然變壓器套管如此重要,那么,它的安裝方法是怎樣的呢?
1、低壓套管安裝
首先,要將低壓套管蓋板和附近的入孔蓋卸開,并將壓圈與橡皮圈放于套管上,并緩緩放入套管。其次,往套管的樁頭連接上低壓繞組引出線,并對其位置進行調整,盡可能讓其和箱壁的距離拉遠一點。
2、高壓套管的安裝
首先,需把油箱上高壓套管孔的臨時蓋板拆除,并對升高座與套管式電流互感器進行安裝。
其次,在進行絕緣筒安裝時,應當留意其開口方向,且應保證電流互感器銘牌朝外,在升高座高點放置氣塞,并保持升高座與電流互感器的中間相同。
然后,在吊套管之前,需將頂部壓蓋板、均壓罩以及接線頭擰下,并將密封螺帽與密封墊等為了方便運輸而設計的部件拆除,把下部均壓球卸下后,再采用變壓器油將其沖洗干凈后,在進行重新安裝。
3、冷卻裝置的安裝
首先把變壓器上的螺閥關掉,并將法蘭臨時封閉板去除,使用起重機吊起風冷卻器,用橡皮圈固定,并將上、下連管法蘭螺栓擰牢固。
其次,將控制箱、凈油器以及潛油泵安裝在強迫風冷卻器上。并把干燥的活性氧化鋁安裝于凈油器上。
再者,在十分鐘內安裝完畢浴油泵后,再仔細檢查是否有溫度過高、振動、進氣、滲漏以及異常噪音的出現。
然后,電力安裝工程公司在正式安裝前需認真檢查流速繼電器是否達到相應標準要求,檢查達標后在再將其安裝到浴油泵的出口聯管上,且保證軸向的水平,密封狀態良好,線路連接無誤。
