在發生單相接地故障時，要求開關在盡可能短的時間內將弧光接地故障轉換為穩定的金屬性接地。傳統的機械開關雖然帶負載能力強、導通穩定，但響應速度慢，一般在50ms左右，不能滿足開關快速動作要求；電力電子開關響應速度快，但其通態損耗過大、耐壓力低。因此，快速開關型消弧裝置一般采用基于電磁斥力機構的改進型快速開關，可實現7ms內合閘，3ms內分閘，開斷電流達40kA，能夠滿足快速分合閘并且在兩相接地故障時迅速斷開短路電流的要求。

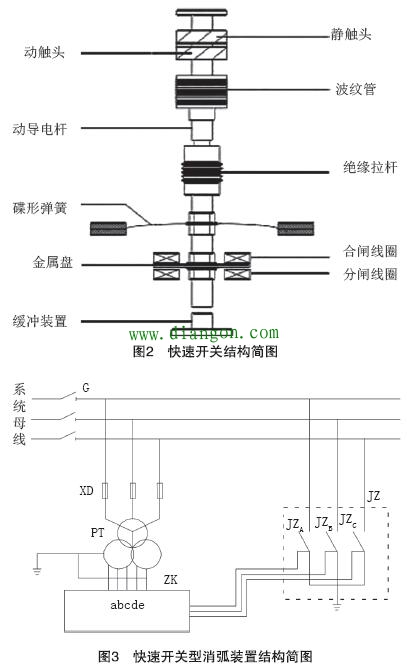

改進型快速開關是一種基于渦流原理的新型快速操動機構，結構原理如圖2所示。主要由真空滅弧室、動導電桿、分合閘線圈、金屬盤等組成[20-21]。滅弧室內動觸頭的操作機構由電磁斥力機構帶動。電磁斥力機構的工作原理：當開關收到合閘（或分閘）命令時，分閘（或合閘）線圈中產生持續幾毫秒的脈沖電流，勵磁線圈在此脈沖電流作用下產生交變的磁場，同時金屬盤因感應出渦流而產生電磁力。金屬盤受到洛侖茲斥力的作用迅速運動，通過連桿驅動真空滅弧室的動觸頭動作，從而實現快速真空開關支路的快速分合閘。
